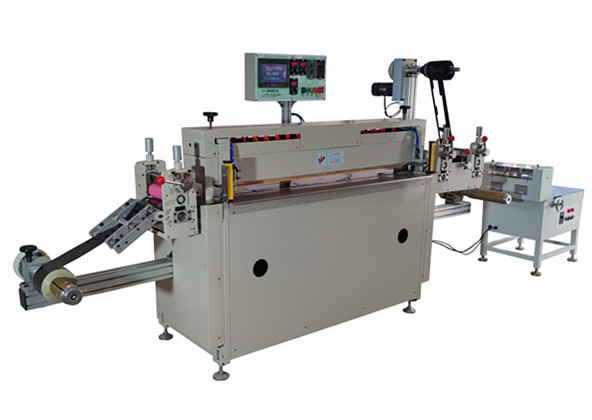

SY-M1400大型窄幅模切机
一、概述:
本机用于各种卷材的大型窄幅产品的模切。如泡棉、EVA、EPDM、橡胶板、硅橡胶片、双面胶、铜/铝薄、橡胶磁条、PU膜、斑马条、导磁、导热材料、缓冲防震材料、屏蔽材料和背光源等材料;搭载电子调刀系统,气夹换刀等,使裁切工作变得异常的简单。
二、本机特点及功能:
1、 可半断或全断模切;还设有计数、安全保护、急停保护、微动进退料、单刀裁切等功能;
2、模切厚度最大达20mm(视材料而定,泡棉类压缩比高的材料可裁切20mm厚,胶板类不能压缩的材料可裁切10mm厚);
3、刀模左右可以调节,以适应不同刀模大小的要求;
4、电子调刀系统,切刀的深浅在屏幕上精密调节,调节精度为0.01mm;
5、刀模的更换采用气夹抽插式,换刀在几秒种之间,十分方便;
6、与手动调刀的机器相比,本机为傻瓜式机型,几分钟就能掌握基本操作,无需熟练工人,也不依赖熟练工人;
7、采用进口PLC+触摸屏控制,搭载原装精密行星减速机+伺服(或步进)进料系统,精确控制送料尺寸;
8、 切刀动力采用大功率伺服+精密行星减速机+进口同步带结构,与传统的离合刹车结构相比具有无比的优势,不仅故障率低,易于维修,节能性能突出,而且工作安静,寿命长,速度快,易于半断、全断裁切;
9、本机采用超重负荷设计,经久耐用,设计寿命超30年,具有非常好的稳定性;
三、主要技术指标:
1、模切面积:120*1335mm;
2、最大裁切速度约80SPM(刀/每分钟);
3、裁切精度:±0.15mm;
4、切刀开口行程:40mm;
5、裁切厚度0—20mm(视材料的软硬);
6、电子调刀精度:0.01mm
7、总功率9KW;
8、电源:380V;
9、润滑方式:自动润滑免维护;
10、外形尺寸:长1750*宽1200*高1200mm
11、重量:约2吨
