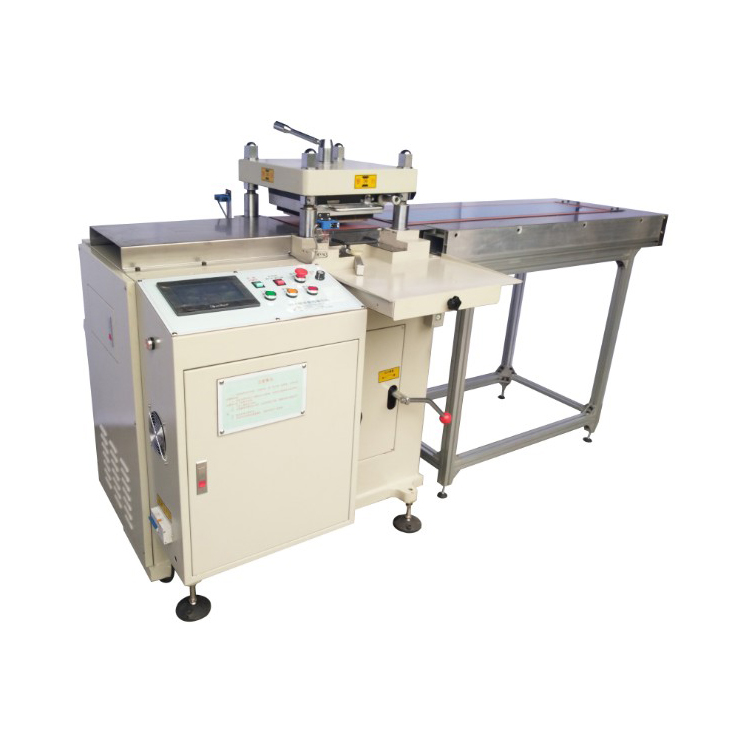

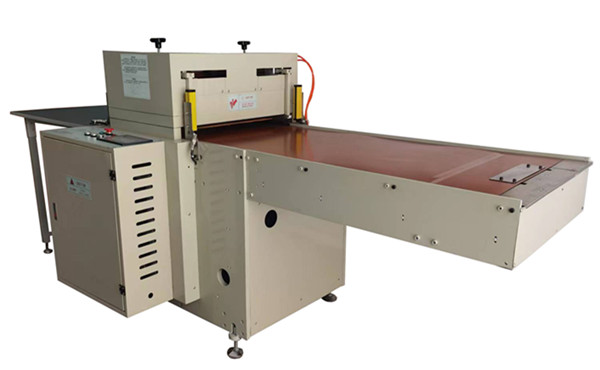

SY-M5065片材模切机(电子调刀)
一、概述:
本机用于各种单张片材模切。如泡棉、EVA、EPDM、橡胶板、硅橡胶片、双面胶、铜/铝薄、橡胶磁条、PU膜、斑马条、导磁、导热材料、缓冲防震材料、屏蔽材料和背光源等材料;搭载电子调刀系统,气夹换刀等,使裁切工作变得异常的简单;采用超重负荷设计,其稳定性非常好,是我司的主力机型。
二、本机特点及功能:
1、 可半断或全断模切;
3、模切厚度最大达10mm(视材料而定,泡棉类压缩比高的材料可裁切30mm厚,胶板类不能压缩的材料可裁切10mm厚);但不能超过本机的最大压力负荷;
4、模切速度可调,系统中可设置;
5、其它辅助功能有计数、安全保护、急停保护、微动进退料、单刀裁切等;
6、电子调刀系统,切刀的深浅在屏幕上精密调节;
7、刀模的更换采用气夹抽插式,换刀在几秒种之间,十分方便;
9、采用进口PLC+触摸屏控制,搭载原装台湾精密滚珠丝杆+伺服(或步进)进料系统,精确控制送料尺寸;
10、 切刀动力采用大功率伺服+精密行星减速机结构,与传统的离合刹车结构相比具有无比的优势,不仅故障率低,易于维修,节能性能突出,而且工作安静,寿命长,速度快,易于半断、全断裁切;
11、本机采用超重负荷设计,经久耐用,设计寿命超30年,具有非常好的稳定性;
三、主要技术指标:
1、进料宽度650mm;
2、送料行程1200mm;
3、模切面积:500*650mm;
4、模切速度:每分钟0-80刀左右;
5、模切精度:±0.1mm;
6、开口行程:40mm;
7、模切厚度0—30mm(视材料的软硬);
8、电子调刀精度:0.01mm
9、送料精度:0.1mm
10、送料速度:0--10米/分钟
11、送料方式:全自动送料
12、总功率8.5KW;
13、电源:380V;
14、润滑方式:自动润滑免维护;
15、外形尺寸:长2200*宽1400*高1300mm
16、重量:约2吨
