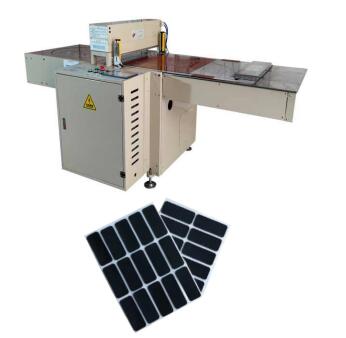

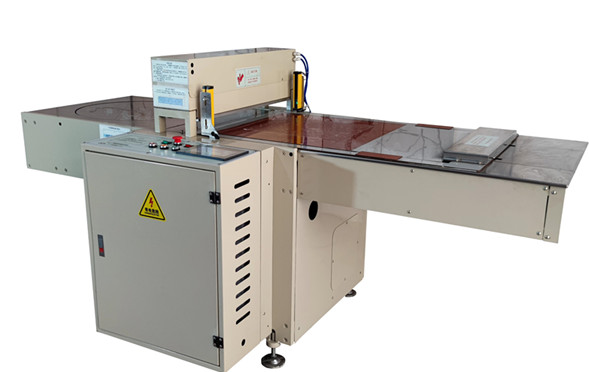

SY-FZ600旋转型精密裁切机(电子调刀)
一、概述:
本机进行X-Y自动旋转裁切,搭载电子调刀和精密旋转系统,气夹换刀等,使裁切一步到位,不会产生二次定位带来的误差,确保产品成90度直角,工作变得异常的简单。本机适合导热硅胶、橡胶硅胶板、泡棉、EVA、双面胶、铝/铜薄、磁胶、缓冲防震和屏蔽等软性材料的精密裁切,采用超重负荷设计,其稳定性非常好,是我司的主力机型。
二、本机特点及功能:
1、 X-Y自动旋转裁切,裁切一次性完成;精密90度旋转,特别适用于直角要求严格的方形产品;
2、可半断或全断裁切,或半全断自动交换裁切(几刀半断一刀全断);
3、本机可裁切(用直刀条),又可模切(用木板刀模),特别适合模切长条异形产品或小的异形产品;
4、裁切厚度最大达30mm(视材料而定,泡棉类压缩比高的材料可裁切30mm厚,胶板类不能压缩的材料可裁切10mm厚);
5、裁切速度可调,最高能达到位180刀/每分钟;
6、四种裁切方式:单尺寸裁切、多尺寸裁切,X-Y模式单尺寸裁切;X-Y模式多尺寸裁切(多尺寸裁切如第一切10mm,第二刀切2mm,……可同时设定最高多达500组不同的数据); 还有计数、安全保护、急停保护、微动进退料、单刀裁切及单个动作测试等;
7、电子调刀系统,切刀的深浅在屏幕上精密调节,调节精度为0.01mm;
8、刀片或刀模的更换采用气夹抽插式,换刀在几秒种之间,十分方便;
9、与手动调刀的机器相比,本机为傻瓜式机型,几分钟就能掌握基本操作,无需熟练工人,也不依赖熟练工人;
10、 采用进口PLC+触摸屏控制,搭载原装台湾精密滚珠丝杆+伺服(或步进)进料系统,精确控制送料尺寸;
11、切刀动力采用大功率伺服+精密行星减速机+进口同步带结构,与传统的离合刹车结构相比具有无比的优势,不仅故障率低,易于维修,节能性能突出,而且工作安静,寿命长,速度快,易于半断、全断裁切;
12、本机采用超重负荷设计,经久耐用,设计寿命超20年,具有非常好的稳定性;
三、主要技术指标:
1、刀口宽度600mm;
2、送料行程600mm;
3、模切面积:200*600mm;
4、最大裁切速度约180SPM(刀/每分钟);
5、裁切精度:±0.1mm;
6、切刀开口行程:40mm;
7、裁切厚度0—30mm(视材料的软硬);
8、电子调刀精度:0.01mm
9、总功率4.5KW;
10、电源:220V;
11、润滑方式:自动润滑免维护;
12、外形尺寸:长2300*宽1200*高1300mm
13、重量:约850KG
