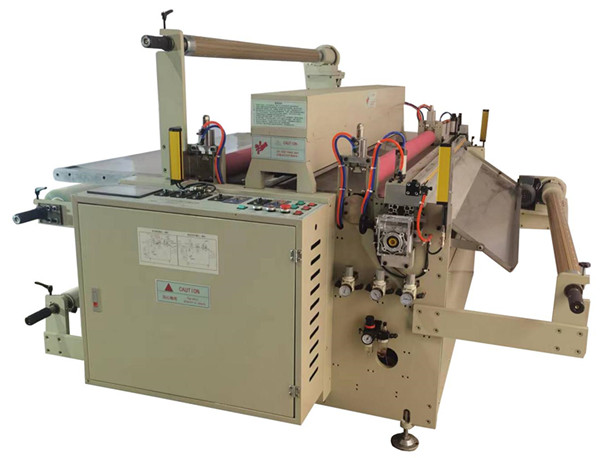

SY-FY异步裁切机(电子调刀型)
一、概述:
本机用于实现无废料裁切,即在每个成品之间自动形成间隙,可节省90%以上的原料成本,同时可省时、省工、省料。本机搭载了电子调刀系统,气夹换刀,使裁切(或模切)工作变得异常的简单,本机适合泡棉、双面胶带、导热硅胶、橡胶硅胶板、EVA等软性材料的精密间隙式裁切或模切。本机为双刀结构,即间隙裁切+切断,切断采用气缸划切方式,结构紧凑,调刀十分方便,拉料采用双伺服+四组拉料轴同步进行,并配置金钢砂底轴,保证产品之间形成均匀的间隙及产品尺寸精准;本机超重负荷设计,其稳定性非常好,是我司的主力机型。
二、本机特点及功能:
1、连续间隙式半断裁切+产品收卷;
2、连续间隙式半断裁切+产品切断;
3、无间隔的连续裁切(普通裁切机的效果);
4、定长切片;
5、异形产品模切;
6、裁切宽度、间距、数量及裁切、切断、拉料速度任意设定;
7、切断采用直线气缸驱动的划切方式,结构紧凑、简单,十分方便调节;
8、全气涨轴+全磁粉+张力控制,张力调节方便准确;
9、配有电子调刀系统,切刀的深浅在屏幕上精密调节,调节精度为0.01mm;
10、刀片或刀模的更换采用气夹抽插式,换刀在几秒种之间,十分方便;
11、 采用进口PLC+触摸屏控制,双伺服+四组精密拉料轴(含金钢砂底轴)+伺服系统同步拉料,精准定位,精确控制产品尺寸;
12、切刀动力采用5.5KW的大功率伺服系统+精密行星减速机+进口同步带,与传统的离合刹车结构相比具有无比的优势,不仅故障率低,易于维修,节能性能突出,而且工作安静,寿命长,速度快,力量大,易于半断、全断裁切;
13、设有不停机尺寸调节及复位,计数,急停,光幕安全保护等功能。
14、本机操作简单,人机界面十分人性化,各个功能按钮及数据一看就明白,让生手很快能掌握操作,真正实现了傻瓜式操作;
15、本机采用超重负荷设计,经久耐用,设计寿命超30年,具有非常好的稳定性能;
三、主要技术指标:
1、最大进料宽度:1550mm;
2、最大模切范围:1550*110mm;
3、裁刀速度:0--150次/每分钟;
4、裁切精度:±0.06mm;
5、裁切厚度:0—5mm;
6、最大主材及辅材卷径300mm;
7、总功率10KW,电压:380V
8、润滑方式:自动润滑免维护
9、重量约3吨;
10、外形尺寸:长2300mm,宽2300mm,高1350mm;
常用有900/ 11000/ 1300/ 1600/ 1800mm等规格。
