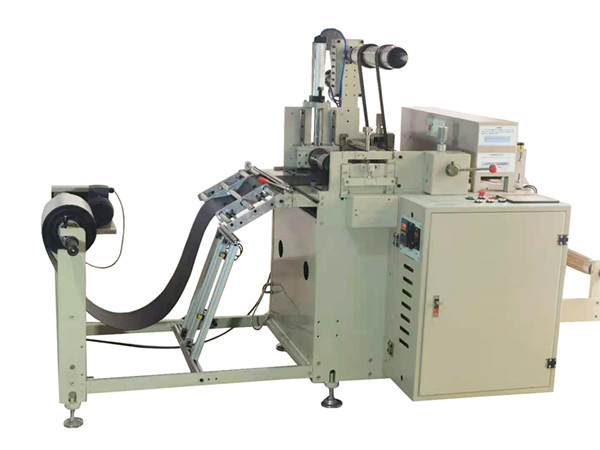

  SY-FP600纵横裁切模切机(电子调刀)






一、概述:

本机采用纵横一体裁切方式,即先进行园刀半断或全断纵向分条,再横向半断或半全断裁切。把卷料一次性裁切成所需的产品,大大提高工作效率,根据需要可加装收卷机构。本机搭载电子调刀系统,气夹换刀等,使裁切(或模切)工作变得异常的简单,本机适合导热硅胶、橡胶硅胶板、泡棉、EVA、双面胶、铝/铜薄、磁胶、缓冲防震和屏蔽等软性卷料的精密裁切。本机采用超重负荷设计,其稳定性非常好,并配置性能良好的伺服系统及金钢砂拉料轴,使裁切尺寸精准,是我司的主力机型。

二、本机特点及功能:

1半断分条+半断裁切 +收卷;

2半断分条+半全断自动交换裁切(几刀半断一刀全断);

3、本机可裁切(用直刀条),又可模切(用木板刀模),特别适合模切长条异形产品或小的异形产品;

4、裁切厚度最大达30mm(视材料而定,泡棉类压缩比高的材料可裁切30mm厚,胶板类不能压缩的材料可裁切10mm厚);

5裁切速度可调,最高能达到位180/每分钟

6、二种裁切方式:单尺寸裁切、多尺寸裁切,(多尺寸裁切如第一切10mm,第二刀切2mm,……可同时设定最高多达500组不同的数据); 还有计数安全保护急停保护微动进退料单刀裁切等

7电子调刀系统,切刀的深浅在屏幕上精密调节,调节精度为0.01mm

8、刀片或刀模的更换采用气夹抽插式,换刀在几秒种之间,十分方便;

9、与手动调刀的机器相比,本机为傻瓜式机型,几分钟就能掌握基本操作,无需熟练工人,也不依赖熟练工人;

10 采用进口PLC+触摸屏控制,精确控制送料尺寸

11、切刀动力采用大功率伺服+精密行星减速机+进口同步带结构,与传统的离合刹车结构相比具有无比的优势,不仅故障率低,易于维修,节能性能突出,而且工作安静,寿命长,速度快,易于半断、全断裁切

12、本机的园刀分切刀轴可采用气压升降方式,排园刀时无需将刀轴取下来,使排刀工作更加安全方便;

13、采用进口精密半断分切圆刀,耐用锋利,分切精度高,分切宽度采用精密垫片调整,分切稳定精准;标准精密垫片厚为1mm,可以组成任意整数间隔,同时可配0.10.5mm厚的垫片,组成小数间隔;

1414、本机采用金钢砂拉料底轴,裁切尺寸精准,特别适合有单面离型材料的裁切;

15、设有不停机尺寸调节及退料,复位,计数,急停,光幕安全保护功能等功能。

16、本机配有放卷,排废轴,根据需要也可以配收卷轴,收放卷轴采用磁粉+气涨轴+张力控制,方便操作;

17、本机采用超重负荷设计,经久耐用,设计寿命超30年,具有非常好的稳定性;

三、主要技术指标:

1、横切刀口宽度680mm

2模切面积:600*110mm

3、分切最大宽度:550mm

4最大裁切速度180SPM(/每分钟)

5、裁切长度:0--任意mm

6裁切精度:±0.15mm

7、切刀开口行程:40mm

8裁切厚度0—30mm(视材料的软硬)

9、电子调刀精度:0.01mm

10总功率5KW

11、电源220V

12、润滑方式:自动润滑免维护

13、外形尺寸:长2000*1500*1500mm

14、重量:约1.5
